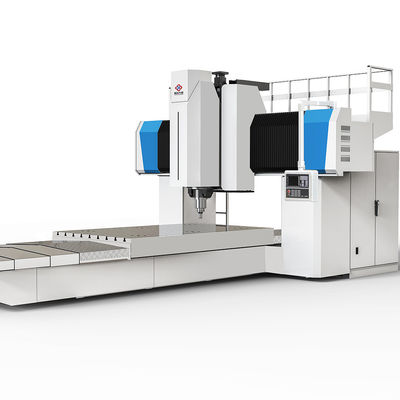

Μηχανή συγκόλλησης με τριβή τύπου γκάντρι για εργαλεία με ακριβές μεταλλικό προφίλ αλουμινίου χαλκού

Μηχανή συγκόλλησης με τριβή τύπου γκάντρι για εργαλεία με ακριβές μεταλλικό προφίλ αλουμινίου χαλκού

Χαρακτηριστικά:

Ζυθοποίηση με ένα άγγιγμα, καλή ποιότητα ζυθοποίησης και σταθερότητα
Βολική λειτουργία με σταθερή πίεση
Είναι δυνατή η δευτερογενής θέρμανση και η γήρανση
Το μηχάνημα υιοθετεί ηλεκτρονική ανάλυση πεπερασμένων στοιχείων (FEA) και έχει εύλογη δομή και καλή ακαμψία για το ίδιο βάρος της μηχανής.
Ενσωματωμένος σχεδιασμός στήλης μηχανικής δέσμης, η οδός καθοδήγησης υιοθετεί την άνω και κάτω πλευρά του σχεδιασμού επίπεδης εγκατάστασης για τη διατήρηση του βαθμού σταθερότητας και τη βελτίωση της σταθερότητας,με αντοχή βάσης, για την επίτευξη της συνολικής ανύψωσης για τη διευκόλυνση της εγκατάστασης του συστήματος υποδοχής και του φύλλου,η πλήρης συναρμολόγηση του μηχανήματος ολοκληρώνεται χωρίς την ανάγκη αποσυναρμολόγησης του μηχανήματος ανύψωσης και αποστέλλεται απευθείας στον πελάτη.

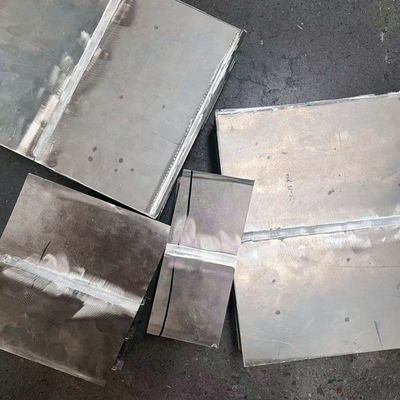

Υλικά συγκόλλησης: αλουμίνιο, χαλκό, μαγνήσιο, χάλυβα, τιτάνιο.
Τύπος συγκόλλησης: ευθεία, επίπεδη, διμερή καμπύλη κλπ.
Μπορούμε να σχεδιάσουμε εξοπλισμό συγκόλλησης με τριβή και να παρέχουμε λογικές λύσεις συγκόλλησης με τριβή σύμφωνα με τις απαιτήσεις των πελατών.

Προφίλ:

1"Αποδεχόμενη χύτευση με άμμο από ρητίνη πάνω από HT250, η δεύτερη επεξεργασία γήρανσης με θέρμανση, σταθερό και αξιόπιστο υλικό, μικρή παραμόρφωση.Το χύτευμα-επιστήμη-επεξεργασία-συναρμολόγηση-χαρτί μετάλλου ολοκληρώνονται όλα σε ένα εργοστάσιο, η ποιότητα μπορεί να ελεγχθεί, να είναι αξιόπιστη και να εξασφαλίζεται.
2Όλα τα μεγάλα εξαρτήματα επεξεργάζονται στο πενταπλευρό κέντρο επεξεργασίας, με λιγότερο χρόνο συμπίεσης, και το μέγεθος και η ανοχή των εργαστηρίων ταιριάζουν, έτσι ώστε να εξασφαλίζεται η χρήση.
3Το εργαλείο χρησιμοποιεί υπολογιστή για την ανάλυση πεπερασμένων στοιχείων (FEA), έχει λογική δομή και πολύ καλή ακαμψία στο ίδιο βάρος της μηχανής.
4"Σχεδιασμός ολοκληρωμένη στήλη δορυφόρου εργαλείου μηχανής, ο δρόμος καθοδήγησης υιοθετεί την άνω επίπεδη κατώτερη πλευρά τοποθέτηση σχεδιασμό, διατήρηση ακρίβειας και σταθερότητα βελτιώθηκε σημαντικά, με τη βάση,για να επιτευχθεί η συνολική ανύψωση, διευκολύνοντας σημαντικά το σύστημα υποδοχής και την εγκατάσταση χαρτιού, ολοκληρώνεται η συναρμολόγηση ολόκληρης της μηχανής χωρίς να χρειάζεται να αποσυναρμολογηθεί η μηχανή, να ανυψωθεί και να αποσταλεί απευθείας στους πελάτες 5,Η σειρά των προδιαγραφών μηχανήματος εργαλείου είναι άφθονα, η στροφή των 500mm ως μονάδα, η κατεύθυνση X από 1500-2500mm έχουν, χάρη στην ακαμψία της βάσης, το εργαλείο έχει καλή ακαμψία.Μπορούμε επίσης να παράγουμε 3000mm και πάνω προδιαγραφές σύμφωνα με τις απαιτήσεις των πελατών (ειδική παραγγελία απαιτείται).
5, η σειρά των εργαλειομηχανών με πλούσιες προδιαγραφές, ταξιδεύουν μέχρι 500 mm ως μονάδα, η κατεύθυνση X από 1500-2500 mm είναι διαθέσιμη, χάρη στην ακαμψία της βάσης,μπορεί επίσης να παράγεται σύμφωνα με τις απαιτήσεις και τις προδιαγραφές των πελατών των 3000 mm και άνω (υπόκειται σε ειδική παραγγελία).

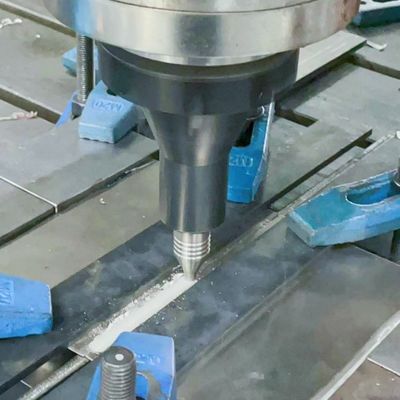

6, ανακινήστε έλξη συγκόλληση σειρά εργαλεία μηχανήματα Z κατεύθυνση με 55 κυλίνδρων γραμμική καθοδήγηση, και κάθε οδηγός εγκατεστημένη 3 ολισθητήρα, βελτιώσει την ακαμψία και τη σταθερότητα, με ταχύτητα κίνησης,Η αποδοτικότητα της επεξεργασίας έχει υψηλές απαιτήσεις για την περίπτωση, με βύσμα συγκόλλησης με τριβή BT50, μπορεί να συγκόλληση μεγάλου πάχους.
7, η μηχανή εργαλείου με βίδες στον άξονα Χ και στον άξονα Y με το Taiwan TBI5010 (C3) από τον ίδιο τύπο 4010 βελτιώθηκε σημαντικά στην ακαμψία και την ακρίβεια.
8, οι ράβδοι συρματόσχοινου με τρεις άξονες χρησιμοποιούνται στην Ιαπωνία NSK60 βαθμούς 35TAC72B ράβδοι, κάθε ράβδος συρματόσχοινου που χρησιμοποιεί συνδυασμό έξι ράβδων DFF, το άξονο φορτίο μπορεί να φτάσει την δύναμη 100KN ~ 10000kg, δηλαδή,Τα ρουλεμάν δεν θα είναι άσχημα βασικά..
9Το σύστημα δέσμευσης υιοθετεί τη Γερμανία R + W, η βίδα δεν θα γλιστρήσει, η ακρίβεια της αξιακής τοποθέτησης είναι εξασφαλισμένη.Μπορείτε να επιλέξετε Γερμανία Siemens ή Ταϊβάν Νέα Γενιά σύστημα.
11Χρησιμοποιώντας BT50 ξύλο εργαλείου, αεροψυγμένο σχεδιασμό, καλή απόδοση διάσπασης θερμότητας, μπορεί να είναι 24 ώρες συνεχούς παραγωγής. 12, DH-FSW σειρά ανακατεύοντας κεφάλι, εξαιρετική επιλογή υλικών,προϊόντα συγκόλλησης σταθερά. DH-FSW series stir friction welding equipment is designed for the current market of stir friction welding products series of products designed for the welding of product sizes ranging from 100*100mm to 3000*2000mm, με το αντίστοιχο εργαλείο όλα τα προϊόντα μπορούν να συγκολληθούν.
